Passe-câbles Mises à la terreComposants nouvelle construction

Passage de mise à la terre isolé

HEA IS

Dans la liste de favoris

Sécurité antitorsion brevetée grâce au contour spécial de la rondelle plate

Spécial pour le poste de transformation. L'installation s'effectue pendant les travaux de coffrage. Des connexions de mise à la terre au bâtiment peuvent être effectuées par le biais d'un filetage bilatéral dans le conducteur électrique isolé.

Informations

Avantages:

Mise à la terre isolée pour vérification séparée du dispositif de mise à la terre
Étanchéité par rapport au béton par barrière à eau
Filetage de raccordement bilatéral et étanche à l'eau M12 (trou borgne)
Résistant à la corrosion
Court-circuit testé

Contenu de la livraison:

Couvercle de protection bilatéral

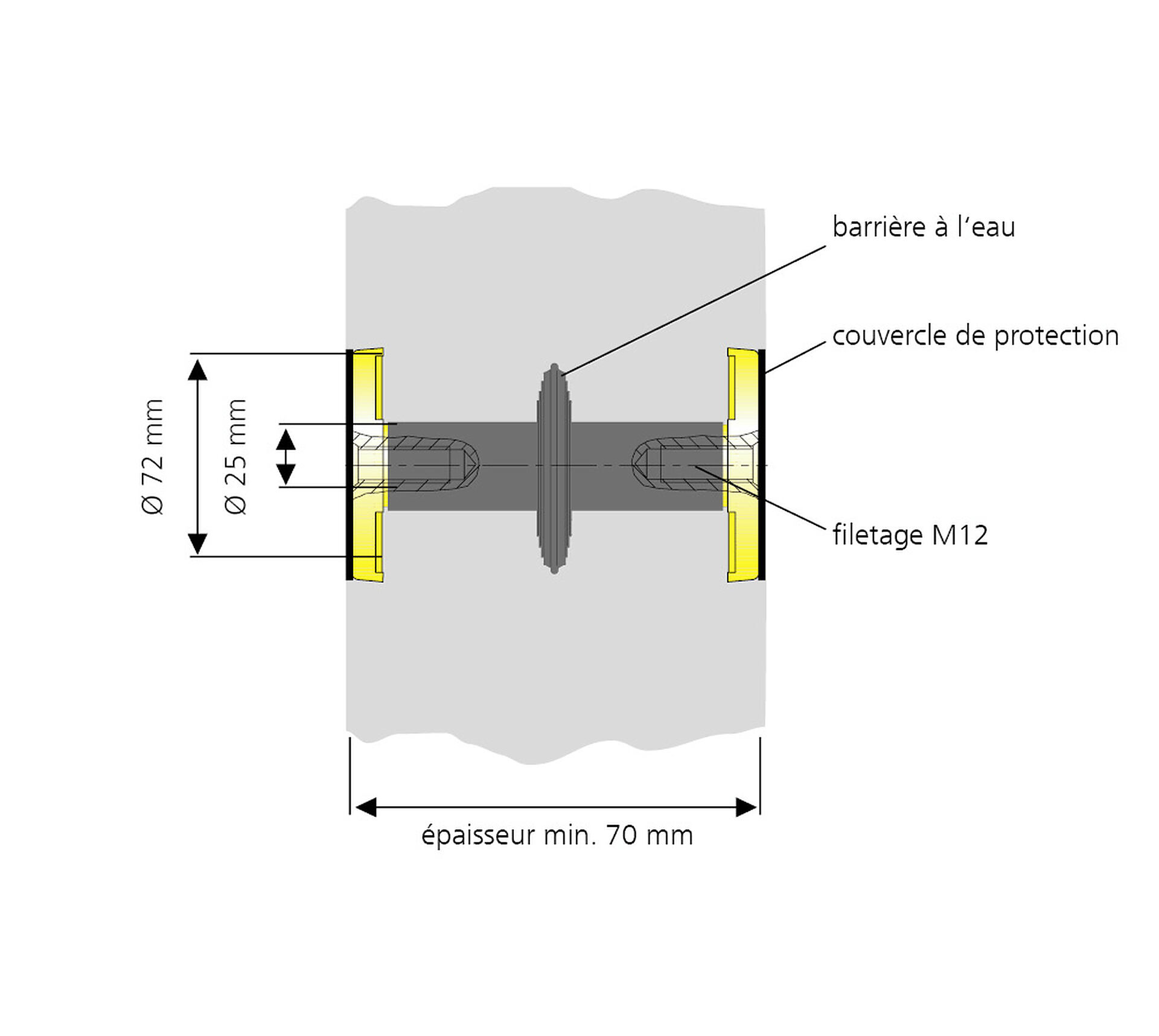

Dimensions:

Conducteur : rond, Ø 25 mm
Rondelle plate : Ø 72 mm
Épaisseur de mur minimale : 70 mm

Domaine d'application:

béton étanche classe de sollicitation 1 et 2

Matériau:

Conducteur et rondelles plates : acier inoxydable AISI 316L
Couvercle de protection : caoutchouc cellulaire
Isolation électrique : EPDM
Barrière à eau : EPDM

Tests/normes:

Selon VDE 0101, EN 50522

Téléchargements

Notice de montage

HEA IS (PDF, 449KB)

Rapports d'essai

Fiche technique & textes descriptifs

Pour télécharger le fiche technique et textes descriptifs veuillez configurer le produit dans la zone en bas et télécharger par le symbol Download symbol

Variantes

Épaisseur de paroi (mm)	Tige filetée	Code d’article	Numéro d’article	GTIN
70	M12	HEA IS M12/70	1710020070	4052487045278	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
80	M12	HEA IS M12/80	1710020080	4052487045285	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
90	M12	HEA IS M12/90	1710020090	4052487045292	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
100	M12	HEA IS M12/100	1710020100	4052487045308	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
110	M12	HEA IS M12/110	1710020110	4052487045315	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
120	M12	HEA IS M12/120	1710020120	4052487045339	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
130	M12	HEA IS M12/130	1710020130	4052487045346	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
140	M12	HEA IS M12/140	1710020140	4052487045353	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
150	M12	HEA IS M12/150	1710020150	4052487045360	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
170	M12	HEA IS M12/170	1710020170	4052487168007	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
180	M12	HEA IS M12/180	3030307748	4052487227636	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
200	M12	HEA IS M12/200	1710020156	4052487045384	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
240	M12	HEA IS M12/240	1710020158	4052487163156	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
250	M12	HEA IS M12/250	1710020157	4052487045391	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
300	M12	HEA IS M12/300	1710020301	4052487206372	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
350	M12	HEA IS M12/350	1710020350	4052487206419	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
365	M12	HEA IS M12/365	1710020365	4052487206457	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
400	M12	HEA IS M12/400	1710020400	4052487206488	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
500	M12	HEA IS M12/500	1710020501	4052487206532	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:

Délai d'expédition estimé à environ: sur demande
