Gaine de bride fixe/amovible en acier inoxydable

pour scellement dans le béton, en cas de cuve noire selon la norme DIN 18533

FLFE DIN18533 A2

Dans la liste de favorisDans la liste de favoris
Gaine de bride fixe/amovible en acier inoxydable - pour scellement dans le béton, en cas de cuve noire selon la norme DIN 18533
Pour scellement dans béton/mortier de murs, plafonds ou sols.
Gaine de bride fixe/amovible en acier inoxydable - pour scellement dans le béton, en cas de cuve noire selon la norme DIN 18533

Informations

Avantages:

  • Fabrication possible de modèles personnalisés pour répondre aux besoins spécifiques du client
  • Également disponible avec plusieurs passages et en différents diamètres
  • installation à fleur de coffrage

Contenu de la livraison:

  • Gaine de bride amovible/fixe
  • Tiges filetées et écrous M20 (DIN 18533)
  • Équipé des deux côtés de couvercles de fermeture

Dimensions:

  • Øa de bride fixe standard correspond au Øi de la gaine concernée + env. 330 mm (en cas de passage)

Domaine d'application:

  • Classe d'influence de l'eau DIN 18533 : W1-E, W2.1-E et W2.2-E

Matériau:

  • Bride fixe/amovible : acier inoxydable AISI 304L ou AISI 316L
  • Couvercle de fermeture : PE

Étanchéité:

  • étanche au gaz et à l'eau
Téléchargements

Notice de montage

Rapports d'essai

Fiche technique & textes descriptifs

Pour télécharger le fiche technique et textes descriptifs veuillez configurer le produit dans la zone en bas et télécharger par le symbol Download symbol

Variantes

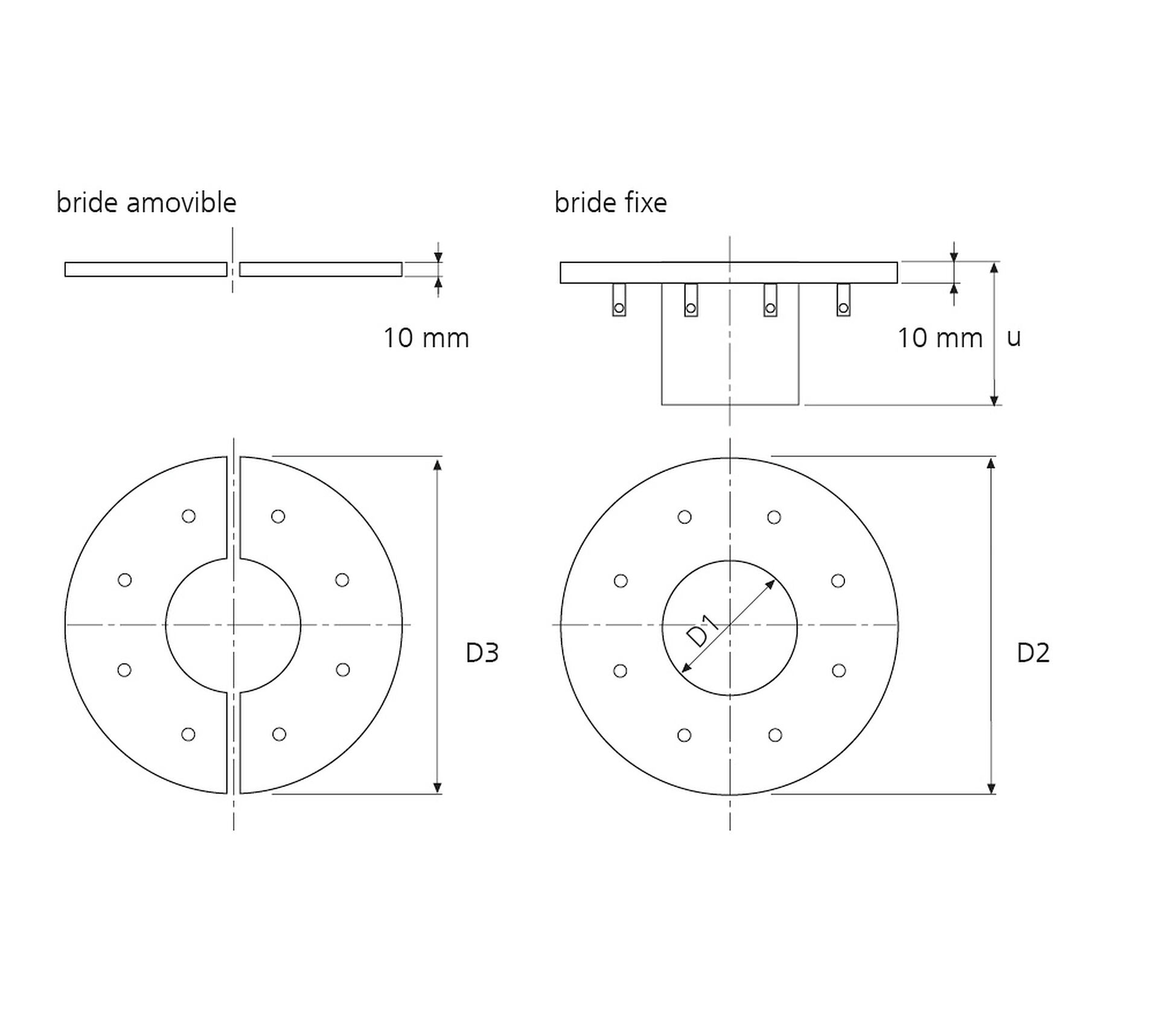

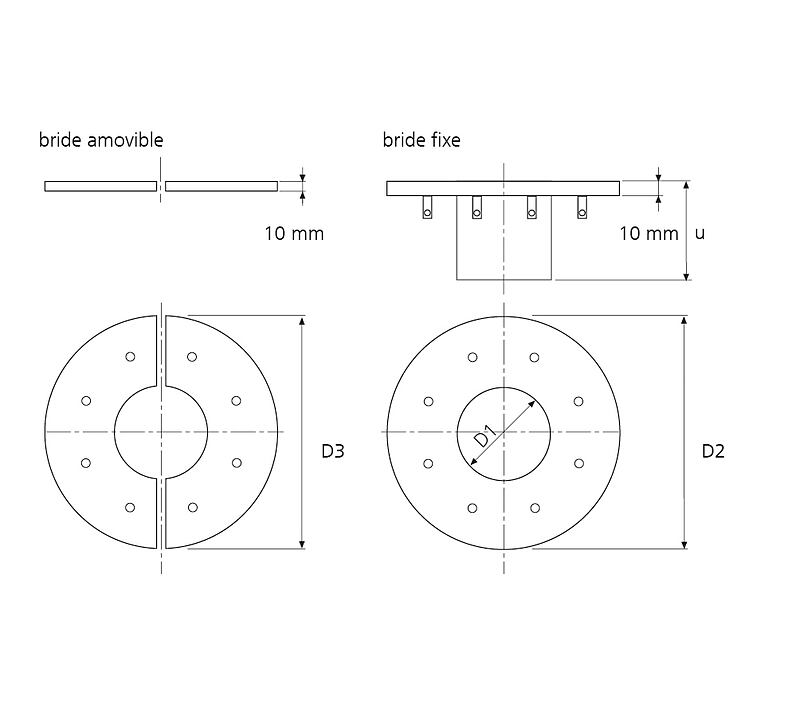

Gaine Øi (mm) Bride fixe Ø (mm) D2 Bride amovible Ø (mm) D3 Gaine épaisseur de paroi (mm) S Épaisseur de paroi (mm) Code d’article Numéro d’article GTIN
80 405 395 2 80 FLFE1x80/0/80 DIN18533 A2 2500400023 4052487062541
Téléchargement du fiche technique et textes descriptifs
title=
80 405 395 2 200 FLFE1x80/0/200 DIN18533 A2 2500080200
Téléchargement du fiche technique et textes descriptifs
title=
80 405 395 2 240 FLFE1x80/0/240 DIN18533 A2 2500080240
Téléchargement du fiche technique et textes descriptifs
title=
80 405 395 2 250 FLFE1x80/0/250 DIN18533 A2 2500080250
Téléchargement du fiche technique et textes descriptifs
title=
80 405 395 2 300 FLFE1x80/0/300 DIN18533 A2 2500080300 4052487137805
Téléchargement du fiche technique et textes descriptifs
title=
80 405 395 2 365 FLFE1x80/0/365 DIN18533 A2 2500080365
Téléchargement du fiche technique et textes descriptifs
title=
80 405 395 2 400 FLFE1x80/0/400 DIN18533 A2 2500080400
Téléchargement du fiche technique et textes descriptifs
title=
80 405 395 2 500 FLFE1x80/0/500 DIN18533 A2 2500080500
Téléchargement du fiche technique et textes descriptifs
title=
100 425 415 2 80 FLFE1x100/0/80 DIN18533 A2 2500400024 4052487062558
Téléchargement du fiche technique et textes descriptifs
title=
Ouvrir


1) La bride amovible est livrée en version divisée.

Configurateur

Nombre de tuyaux :1-5
Diamètre intérieur mesuré des tubulures :mm

Partie supérieure :mm0-1000
Partie inférieure :mm80-1000
Qualité acier inoxydable :
Domaine d'application: Structure conforme à DIN 18533 et qui comprend:
pièces enterrées

Votre référence de commande personnelle :

Votre référence d'article personnelle :

Textes descriptifs / PrixDans la liste de favoris
Téléchargement de la fiche technique
Textes descriptifs: Download TextTextDownload WordWord

La faisabilité de la constellation d'occupation que vous avez saisie ne peut être garantie. En cas de demande, nous vérifierons à nouveau les assignations souhaitées.
