Gaine de bride fixe/amovible en acier inoxydable

à cheviller a posteriori selon DIN 18531*

FLFA DIN18531 A2

Dans la liste de favoris

Gaine de bride fixe/amovible en acier inoxydable - à cheviller a posteriori selon DIN 18531*

Pour chevillage via gaines, carottages ou percées.

Informations

Avantages:

Fabrication possible de modèles personnalisés pour répondre aux besoins spécifiques du client
Également disponible avec plusieurs passages et en différents diamètres

Contenu de la livraison:

Gaine à bride amovible/fixe
Tiges filetées et écrous M12 (DIN 18531)
Éléments de fixation pour béton

Dimensions:

Construction conforme à DIN 18531 et qui comprend : pièces enterrées DIN 18531 (toit), DIN 18532 (zones de circulation carrossables), DIN 18534 (pièces intérieures), DIN 18535 (réservoir).
Øa de bride fixe standard correspond au Øi de la gaine concernée + env. 150 mm (en cas de passage , informations détaillées dans le prospectus)
Partie supérieure standard : 80 mm

Matériau:

Bride fixe/amovible : acier inoxydable AISI 304L ou AISI 316L
Éléments de fixation : acier inoxydable AISI 316L
Couvercle de fermeture : PE

Étanchéité:

étanche au gaz et à l'eau

Téléchargements

Notice de montage

FLFE FLFA FLFAG DIN18533 DIN18531 (PDF, 2MB)

Rapports d'essai

Fiche technique & textes descriptifs

Pour télécharger le fiche technique et textes descriptifs veuillez configurer le produit dans la zone en bas et télécharger par le symbol Download symbol

Variantes

Gaine Ø_i (mm)	Code d’article	Numéro d’article	GTIN
80	FLFA1x80/80/0 DIN18531 A2	2500400012	4052487062435	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
100	FLFA1x100/80/0 DIN18531 A2	2500400013	4052487062442	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
125	FLFA1x125/80/0 DIN18531 A2	2500400014	4052487062459	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
150	FLFA1x150/80/0 DIN18531 A2	2500400015	4052487062466	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
200	FLFA1x200/80/0 DIN18531 A2	2500400016	4052487062473	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
250	FLFA1x250/80/0 DIN18531 A2 ¹⁾	2500400017	4052487062480	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
300	FLFA1x300/80/0 DIN18531 A2 ¹⁾	2500400018	4052487062497	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
350	FLFA1x350/80/0 DIN18531 A2 ¹⁾	2500400019	4052487062503	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
400	FLFA1x400/80/0 DIN18531 A2 ¹⁾	2500400020	4052487062510	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
450	FLFA1x450/80/0 DIN18531 A2 ¹⁾	2500400021	4052487062527	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:
500	FLFA1x500/80/0 DIN18531 A2 ¹⁾	2500400022	4052487062534	Téléchargement pour la variante sélectée: Fiche technique Télécharger (.pdf) Textes descriptifs GAEB XML (.x81) GAEB 90 (.d81) Affichage texte (.txt) Word (.docx) Quantité:

¹⁾ La bride amovible est livrée en version divisée.

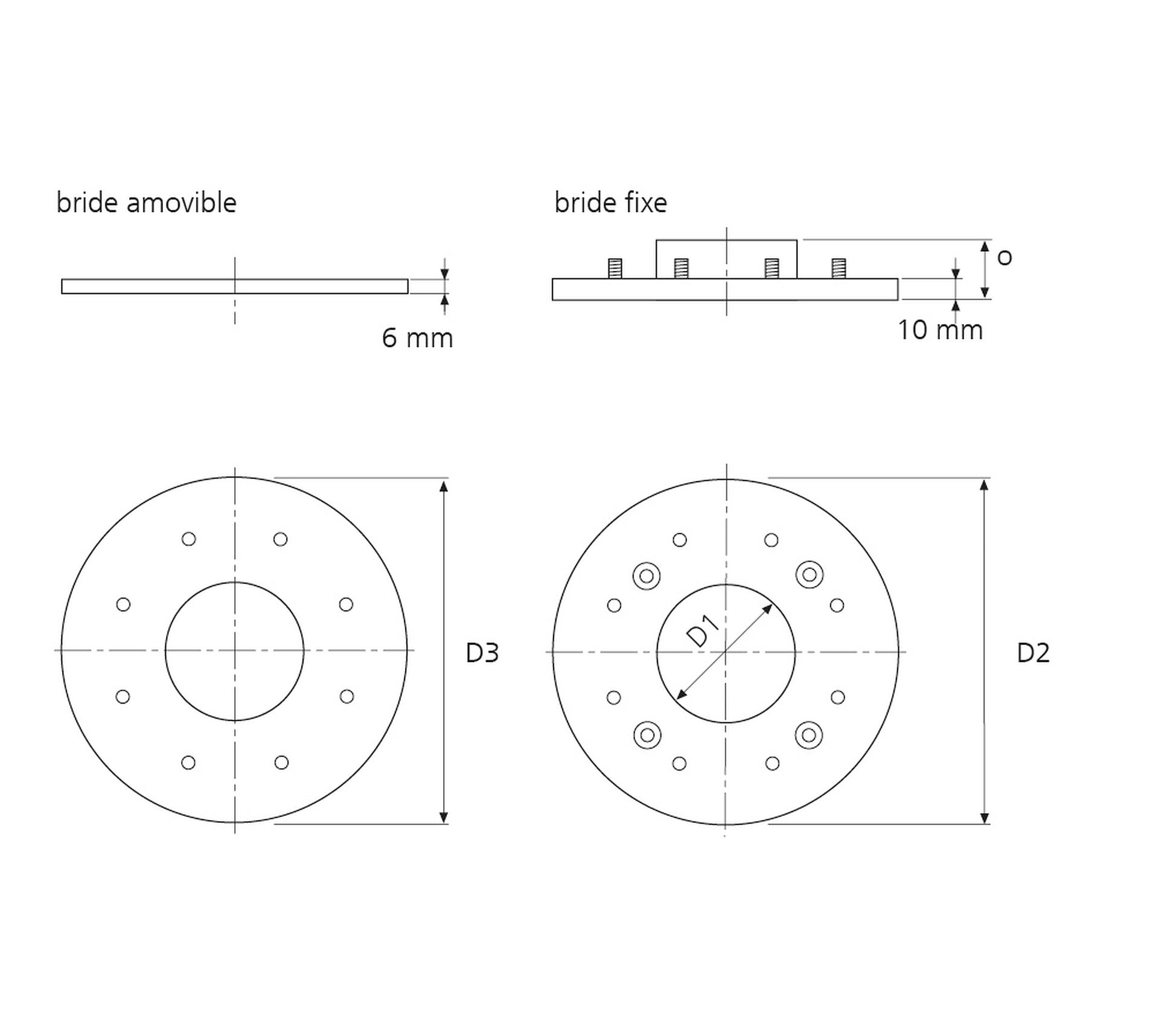

D1: Gaine Øi, D2: Bride fixe Ø, D3: Bride amovible Ø, S: Gaine épaisseur de paroi
Délai d'expédition estimé à environ: sur demande, sous réserve de vente préalable
